Всем привет, я не электрик, но любитель всего удобного и уютного дома, поэтому всегда стремлюсь с женой создавать в нашей квартире еще более комфортные условия для жизни. Относительно недавним моим открытием стал проходной выключатель с двух мест. Сначала я задумался о том, для чего же он нужен, а потом понял, да для чего угодно .

К примеру, мы сделали такой выключатель в спальне, один возле кровати, а второй возле двери, как обычно, это очень удобно. Зашли мы спальню, включили свет, легли в кровать, согрелись, протянули руку, и выключили его - очень классно! А вот на работе у меня такой выключатель установлен в длинном коридоре, который словно разделен на две части. Короче говоря, это отлично изобретение человечества.

В этом отзыве мне хотелось бы рассказать о том, как правильно подключить 2-х клавишный или двойной проходной выключатель, благодаря которому можно управлять отдельно двумя независимыми линиями включения. К примеру, 2 светильников или одной люстрой, которые имеют отдельные включения ламп. Чаще всего, двухклавишные схемы используют именно в комнатах и кабинетах, то есть в тех местах, где нужно разделить включение с различных мест двух линий освещения, а вот в коридоре, возле лестниц вполне достаточно и одного выключателя. В том случае, если выбор падает на двухклавишный вариант, то на каждом из них указываются стрелки, который говорят о положении выключенного или включенного света. Также, стоит заметить, что в том случае, если свет включен с помощью одного из выключателей, то если будет необходимость выключать его другим, то абсолютно неважно положение клавиш, достаточно просто его перещелкнуть. Именно в этом и состоит и отличие от обычных выключателей, в каждом из которых есть два фиксированных положения клавиш: включено - вверх, а также выключено - вниз. Проходной двойной выключатель может похвастаться наличием двух одноклавишных проходных, которые объединены в одном корпусе. Также, они работают по принципу "перекидывания" контактов. У них есть 6 контактов, а именно 4 выходных и 2 входных.

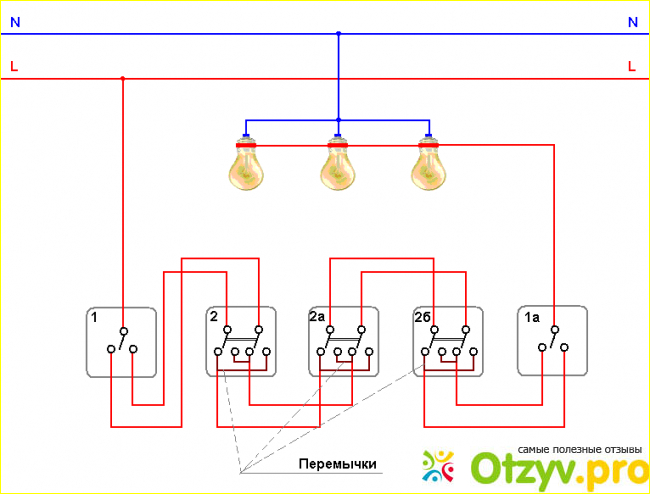

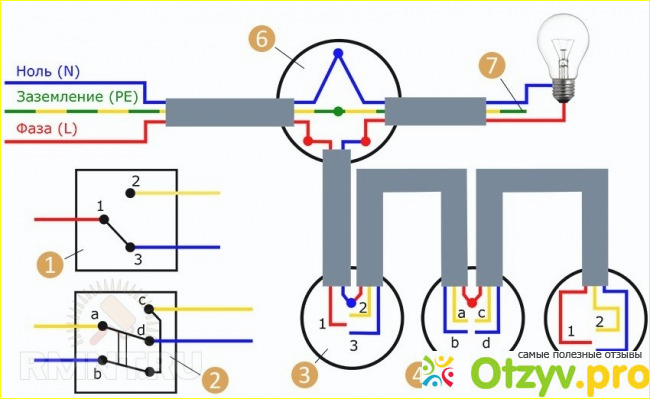

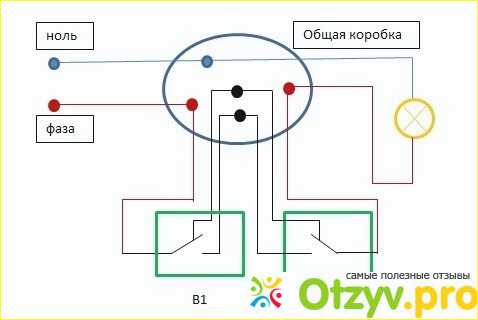

Итак, теперь хотелось ближе рассмотреть то, как утроен и как подключить 2 клавишный проходной выключатель. В том случае, если речь идет об устройстве простом, который состоит из независимых групп контактов. Контакты 1 и 2 при нажатии способны переключит с верхних двух не взаимосвязанных линий на две нижние, которые рассчитаны на второй выключатель. В том случае, если обратить внимание на схему, то на контакт правого выключателя № 2 приходитфазас распределительной коробки квартиры. А вот немного далее, контакты под номером 1 и 2 объединены между собой перемычкой. А вот с левой стороны 1 и 2 постепенно уходят на два независимых по включению светильника, не пересекаясь между собой. Также, стоит заметить, что четыре контакта, которые являются пересеченными, соединяются соответственно по парам между собой. Во время установки нужно быть максимально внимательным, в том случае, если перепутать, и подключить из разных пар, то схема просто не будет работать. Ноль, как и в других привычных нам светильниках, идет напрямую к лампе прямо с распределительной коробки. Для того чтобы установить схему из трех или более мест, то необходимо будет иметь два двухклавишных выключателя концевого и одиндвойной перекрестного вида, второе возможно для управления из трех мест. Самостоятельно подключить перекрестный проходной выключатель будет достаточно не сложно, для того чтобы это сделать, достаточно просто объединить 4 электрическими проводами с каждым из концевых. В большинстве случаев, в одну распределительную коробку заводится с перекрестного 8 проводов, а также по 6 с каждого проходного выключателя концевого типа. Также, помимо всего этого, категорически не стоит забывать туда же провести кабель электропитания, и два отходящих- для подключения светильников или же люстры. В том же случае, если необходимо подключить 4 выключателя, то нужно добавить между перекрестным и любым концевым еще один, но уже перекрестного типа. При условии подключения двухклавишного перекрестного типа, нельзя перепутать пары и не подключите провода с разных линий в одно включение, в противном случае, схема просто не будет работать. Если же будет осуществляться монтаж своими собственными руками, то нужно исключить все возможные ошибки. Всегда в голове нужно обязательно представлять, что подключаете 2 независимых между собой одноклавишных проходных выключателей, которые объединены в одном корпусе.

Я всегда с огромным удовольствием ставлю и самостоятельно подключаю выключатели различных немецких брендов, которые не просто выделяются благодаря своей долговечности и качеством, но также их очень легко подключить с помощью пружинных контактов. Поэтому всегда стоит обращать внимание на качество выключателя и на его производитель.
