DC-DC преобразователь Wavgat Robot. - отзыв

Неплохой блочок для самоделок. Заявленные производителем напряжение до 30 вольт, ток до 5 ампер. Представляет из себя импульсный понижающий преобразователь, (напряжение на выходе не может быть больше, чем на входе, максимально оно будет на пару - тройку вольт ниже).

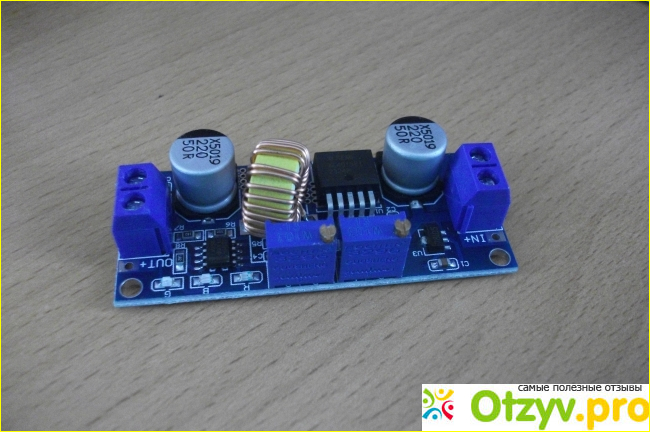

Выходные напряжения и ток можно регулировать впаянными в блок подстроечными многооборотными резисторами, один служит для регулирования тока, второй - напряжения. При желании, если Вы хотите применить блок в самоделке, можно сменить их на обычные или многооборотные переменники, и вывести их на лицевую панель. Блок преобразует постоянное напряжение, поэтому на вход нужно подавать именно такое, или с трансформаторного выпрямителя, (трансформатор + диодный мост), или с импульсного AC-DC преобразователя, преобразующего сетевое напряжение в низкое постоянное, (не выше 30 вольт можно подавать на вход). В описании выходной максимальный ток до 5 ампер. На самом деле этот показатель завышен, по крайней мере вдвое. Без принудительного охлаждения обдувом уже на токе в 2 ампера начинают ощутимо греться микросхема, дроссель, выходной диод шоттки и электролитические конденсаторы. Прилагаемый радиатор для микросхемы может выполнять лишь декоративную функцию. Блочок неплохой, только не следует ждать от него того, на что он не способен.

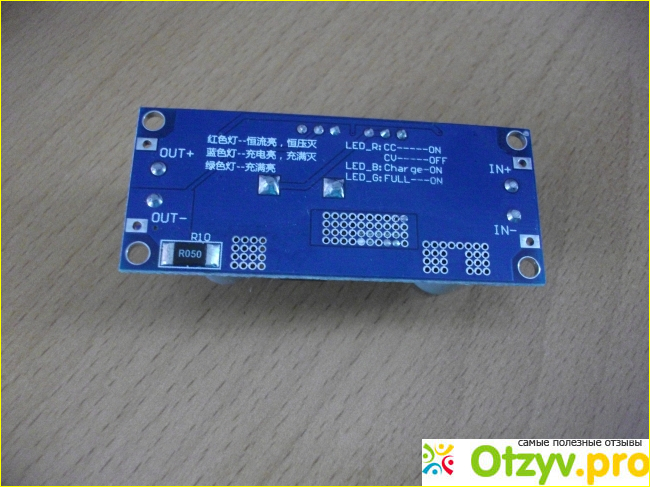

Вид с обратной стороны платы.

Я приспособил такой для зарядки аккумуляторов, в том числе аккумуляторной "Кроны". Запитал этот блочок от имевшегося небольшого трансформатора на 15 вольт, кажется от кассетного магнитофона, взял из него же диодный мостик КЦ405, приспособил для контроля китайский амперметр-вольтметр.. Есть мощный лабораторный блок питания, но гонять его для зарядки небольших аккумуляторов нецелесообразно. Пользуюсь этим. Выставляется конечное напряжение, до которого нужно заряжать аккумулятор, рекомендуемый ток, (эту информацию можно найти в справочниках). Индикация работы блока, помимо амперметра и вольтметра, осуществляется тремя SMD светодиодами, распаянными на плате: при зарядке горят красный и синий, (режим ограничения тока). В конце идет подзарядка постоянным напряжением, при сниженном примерно в 10 раз токе,(горит только синий, красный гаснет). Когда напряжение на аккумуляторе достигнет нужного установленного значения, погаснет синий светодиод и загорится зеленый: окончание зарядки
