Что такое линейный вход

Для сигнала более высокого напряжения используется линейный вход.

У большинства записывающих консолей и интерфейсов есть кнопка микрофон / линия для переключения между физическими входами или уровнем сигнала. По сути, это способ рассказать интерфейс, где искать входной сигнал.

Уровень микрофона - очень низкое напряжение поэтому когда вы включаете сигнал с предварительным усилителем.

Входной сигнал прибора почти такой же, как вход линейного уровня, за исключением того, что приборы выдают «несбалансированный» сигнал, который более подвержен радиочастотным помехам, поэтому они применяют меры по очистке сигнала.

1) В чем разница между входом LINE и входом MIC?

2) Какие устройства могут быть прикреплены к каждому типу?

3) Каковы положительные и отрицательные стороны каждого входа? То есть. Расстояние?

4) Каковы положительные и отрицательные стороны каждого устройства?

Ниже приведены краткие ответы:

1) Уровень напряжения сигнала.

Сигнал линейного уровня не менее 50 дБ больше сигнала уровня микрофона.

2) Проводные и беспроводные микрофоны обычно подключаются к входам микрофонного уровня. Большинство других аудио устройств - линейный.

3) Сигналы линейного уровня, намного более сильные по уровню, могут перемещаться по милям без деградации.

Линейный уровень - это заданная сила аудио сигнала, используемого для передачи аналогового звука между аудио компонентами, такими как CD и DVD- плееры.

В отличие от линейного уровня, существуют более слабые звуковые сигналы, такие как микрофоны и приборы, и более сильные сигналы, например, используемые для управления наушниками и громкоговорителями. «Сила» этих различных сигналов не обязательно относится к выходному напряжению источника сигнала; он также зависит от его выходного импеданса и выходной мощности.

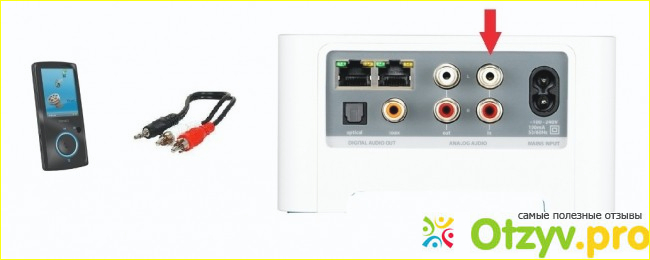

Потребительские электронные устройства, относящиеся к аудио (например, звуковые карты), часто имеют разъесть, помеченный линией и / или линейным выходом. Линейный выход обеспечивает выход аудио сигнала, а линия принимает входной сигнал. Соединения линейного входа / выхода на аудио интерфейсе, ориентированного на потребителя, обычно несимметричны, с 3,5-миллиметровым 3-жильным разъемом TRS minijack, обеспечивающим заземление, левый канал и правый канал, или стерео RCA гнезда. Профессиональное оборудование обычно использует сбалансированные соединения на 6,35 мм разъемы или разъемы XLR. Профессиональное оборудование может также использовать несбалансированные соединения.

Уровень линии описывает линию в номинальный уровень сигнала, как отношение, выраженное в децибелах, от стандартного опорного напряжения. Номинальный уровень и опорное напряжение, против которого оно выражено зависит от уровня линии используется. В то время как сами номинальные уровни меняются, используются только два опорных напряжения.

Опорное напряжение в децибелах вольт 1 В RMS = 0 д. [1] Децибел выгружена опорное напряжение, 0 дБ, является напряжение переменного тока, необходимое для производства 1 мВт мощности через 600 Ом импеданс (приблизительно 0.7746 V RMS). [2] Этот неудобный блок представляет собой задержку от ранних телефонных стандартов, в которых используются источники и нагрузки 600 Ом, и измеряется рассеиваемая мощность. Современное аудио оборудование не использует 600 Ом согласованных нагрузок, поэтому dBm разгружается (dBu).

Самый общий номинальный уровень для профессионального оборудования(по соглашению значения децибел записываются с явным символом знака). Для потребительского оборудования что используется для снижения производственных затрат. [3]

Выраженный в абсолютном выражении сигнал эквивалентен синусоидальному сигналу с амплитудой пика (V PK) приблизительно 0,477 вольт или любым общим сигналом на среднем квадрате корня 3 0,1616 В (V RMS). Сигнал на +4 дБ эквивалентен синусоидальный сигнал с пиковой амплитудой приблизительно 1,736 вольт, 1,228 В RMS.

Пиковая амплитуда (иногда сокращенно pp) амплитуда (V PP) относится к общему колебанию напряжения сигнала, что вдвое превышает амплитуду сигнала. Так, например, сигнал с пиковой амплитудой ± 0,5 V амплитуду от 1,0 В.

Линейные выходы обычно представляют собой импеданс источника от 100 до 600 Ом. Напряжение может достигать 2 вольт от пика до пика с уровнями, равными (300 мВ) при 10 кОм. Частотная характеристика самого современного оборудования рекламируется как по меньшей мере, от 20 Гц до 20 кГц, что соответствует диапазону человеческого слуха. Линейные выходы предназначены для обеспечения импеданса нагрузки 10 000 Ом; с лишь несколькими вольтами, это требует только минимального тока.

Подключение других устройств

Результатом будет очень слабый звук от динамика и, возможно, поврежденный линейный выход.

Выходы на наушники и линейные выходы иногда путаются. Различные наушники модели и модели имеют самые разные импедансы: от 20 Ом до нескольких сотен омов; самые низкие из них будут иметь результаты, похожие на громкоговоритель, в то время как самый высокий может работать приемлемо, если импеданс линейного выхода достаточно низкий, а наушники достаточно чувствительны.

И наоборот, выход для наушников, как правило, имеет импеданс источника всего в несколько Ом (для обеспечения мостового соединения с 32-омными наушниками) и легко будет управлять линейным входом.

По аналогичным причинам «wye» кабели не должны использоваться для объединения двух линейных сигналов в одну строку. Каждый линейный выход будет приводить в движение другой выходной сигнал, а также предполагаемый вход, снова приводя к гораздо более тяжелой нагрузке. Это приведет к потере сигнала и, возможно, даже к повреждению. Вместо этого следует использовать активный микшер, использующий, например, операционные усилители. [6] Большой резистор последовательно с каждым выходом может использоваться для безопасного смешивания их вместе, но должен быть соответствующим образом спроектирован для импеданса нагрузки и длины кабеля.

Проектировщики предполагают, что линия из одного устройства подключается к линейному входу другого. Линейные входы предназначены для приема уровней напряжения в диапазоне, обеспечиваемом линейными выходами. С другой стороны, импедансы намеренно не сопоставляются с выходом на вход. Импеданс линейного входа обычно составляет около 10 кОм. Когда он управляется обычным низким сопротивлением линейного выхода от 100 до 600 Ом, это образует «мостовое» соединение, в котором большая часть напряжения, генерируемого источником (выход), падает на нагрузку (вход) и минимальные токовые потоки из-за относительно высокого импеданса нагрузки.

Хотя линейные входы имеют высокий импеданс по сравнению с линейными выходами, их не следует путать с так называемыми входами «Hi-Z» (Z - символ импеданса), которые имеют импеданс 47 кОм до более 1 МОм. Эти входы «Hi-Z» или «Instrument» обычно имеют более высокий коэффициент усиления, чем линейный вход. Они предназначены для использования, например, с электрическими гитарными пикапами и коробками с прямым впрыском. Некоторые из этих источников могут обеспечивать только минимальное напряжение и ток, а вход с высоким импедансом предназначен для чрезмерной нагрузки на них.

Уровень линии в традиционных дорожках сигналов

Звуковые звуки (например, голоса или музыкальные инструменты) часто записываются с помощью преобразователей (микрофонов и пикапов), которые генерируют слабые электрические сигналы.

Большинство картриджей с фонограммами также имеют низкий выходной уровень, как правило, домашний стереофонический интегрированный усилитель или приемник будет иметь специальный фоновый вход. Этот вход передает сигнал через фоновый пред усилитель, который применяет коррекцию RIAA к сигналу, а также увеличивает его до линейного уровня.
