Asus z170 pro - отзыв

В среднем сегменте рынка материнских плат наблюдается большая конкуренция. С различными наборами функций среди плат на этом рынке, иногда неясно, какие платы предлагают какие функции. Итак, сегодня у нас есть Z170-PRO от ASUS, которую мы рассмотрим, чтобы узнать, что она может предложить.

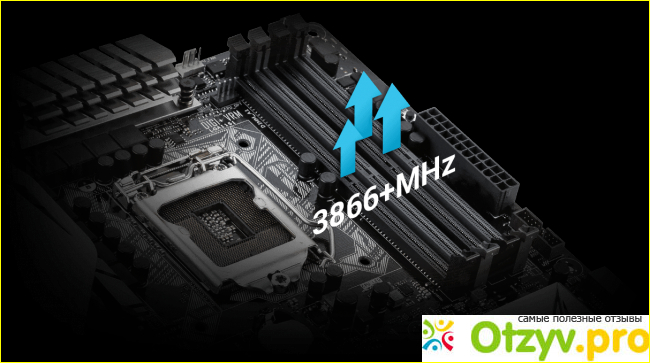

У вас есть четыре слота DDR4 DIMM, поддерживающие до 64 ГБ оперативной памяти со скоростью до 3866 МГц.

Конечно, эти высокие скорости зависят от используемых модулей оперативной памяти, и от того, насколько хорошо они могут разогнаться, а также от силы IMC процессора. Есть три полноразмерных слота PCIe 3.0 x16 и четыре слота PCIe 2.0 x1. Хранилище состоит из одного SATA Express (или двух SATAIII), четырех SATAIII и одного слота M.2. Встроенная аудиосистема использует кодек Realtek ALC1150 вместе с технологией ASUS Crystal Sound 3. Наконец, контроллеры Intel питают порты RJ45 LAN и USB 3.1.

Поскольку Z170-PRO является платой среднего класса, не так много уникальных функций высокого уровня, как у плат ASUS Deluxe, Maximus VIII или WS. Тем не менее есть некоторые отличные аппаратные функции для широкого потребителя. Например, аудио дизайн Crystal Sound 3 приносит пользу всем пользователям благодаря его регулятору качества, конденсаторам, усилителю и функциям шумоизоляции.

Порты USB 3.1 с питанием от Intel DSL5640 помогают будущим платам соответствовать новым стандартам, сохраняя совместимость со старыми устройствами. Твердотельные накопители на основе M.2 становятся все более распространенными в настоящее время, и ASUS обращает на это внимание, включив порт M.2 на Z170-PRO, который поддерживает типы устройств 2242/2260/2280/22110. Стоит также отметить, что слот M.2 поддерживает NVMe RAID с нижним слотом PCIe x16.

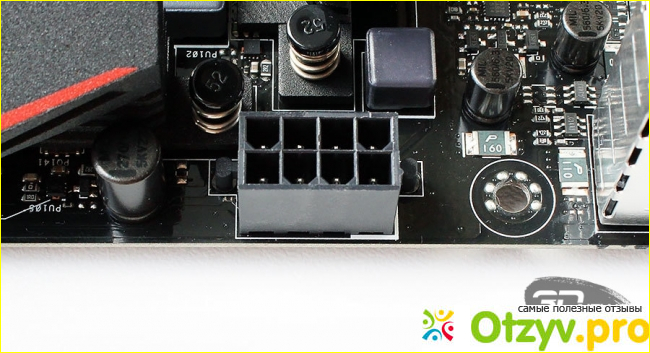

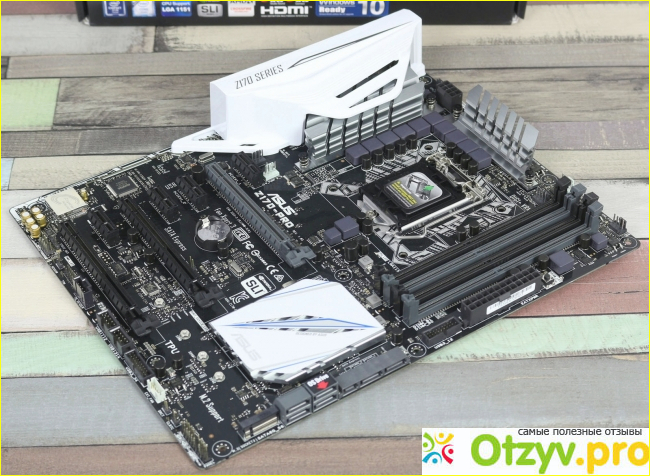

В верхнем левом углу находится блок питания, вход / выход на задней панели и 8-контактный процессор. Также имеется огромная белая крышка задней панели для эстетики, которая скрывает голый металл стеков задней панели. Секция питания имеет конструкцию 8 + 2 (CPU + IGP), которая должна хорошо работать на относительно слабых процессорах. Конечно, здесь можно увидеть сокет LGA 1151, который поддерживает процессоры Skylake.

Четыре слота DDR4 DIMM занимают большую часть верхней правой части платы. Вдоль верхней части платы расположены три ШИМ-вентилятора;два для процессорного кулера. Кнопка MemOK, 24-контактный разъем питания материнской платы и разъем USB3.0 расположены вдоль правой стороны.

В правом нижнем углу платы наиболее заметной особенностью является белый радиатор чипсета Z170. У нас есть четыре порта SATA III и порт SATA Express вдоль правого края платы (порт SATA Express также можно использовать как два обычных порта SATA III). В этом углу платы также есть слот M.2 x4, который поддерживает режимы PCIe и SATA (режим SATA используется совместно с портом SATA Express). Стоит отметить, что родной M.2 / NVMe PCIe RAID возможен с использованием слота M.2 и нижнего слота PCIe x16.

По нижнему краю платы расположены несколько разъемов для четырех портов USB2.0, двух портов USB3.0 и кнопок / светодиодов на передней панели.

Всего на плате четыре слота PCIe x1 и три слота PCIe x16. Однако только один из слотов PCIe x16 электрически x16, а два других - электрически x8. Расположение слотов расширения будет хорошо работать для нескольких конфигураций с PCIe x1 в первом слоте, чтобы не блокировать потенциальный дискретный воздухозаборник GPU. Кроме того, наличие двух слотов PCIe x1 между первыми двумя слотами PCIe x16 позволяет использовать место между слотами для настройки графического процессора SLI / CFX для лучшего воздушного потока (при условии использования двухслотовых графических процессоров).

Встроенная аудиосистема состоит из Realtek ALC1150 в сочетании с дизайном ASUS Crystal Sound 3. Кристалл Sound 3 имеет 1) предварительный регулятор мощности для снижения входного шума 2) три меры шумоизоляции, отделяя звуковую часть от остальной части платы, отделяя левый и правый каналы друг от друга и используя экран EMI 3) Японские конденсаторы, схема отключения поп-сигнала для уменьшения времени запуска и появления звука, а также усилитель звука для колонок / наушников.

Последней примечательной особенностью в этой области платы является съемная микросхема BIOS чуть выше нижнего слота PCIe x16. Любой может по достоинству оценить легко заменяемый чип BIOS в случае повреждения, что доставляет гораздо меньше хлопот, чем замена всей материнской платы.

Далее у нас есть вход / выход на задней панели, который имеет два порта USB 2.0, DisplayPort, HDMI, DVI, два порта USB 3.1 (типы A и C), Gigabit Ethernet, два порта USB 3.0 и аудио вход / выход. Порты USB 3.1 поставляются с контроллером Intel DSL6540, который может фактически обеспечивать либо USB 3.1, либо Thunderbolt (в данном случае USB 3.1). Порт Ethernet питается от популярной сетевой платы Intel i219V.

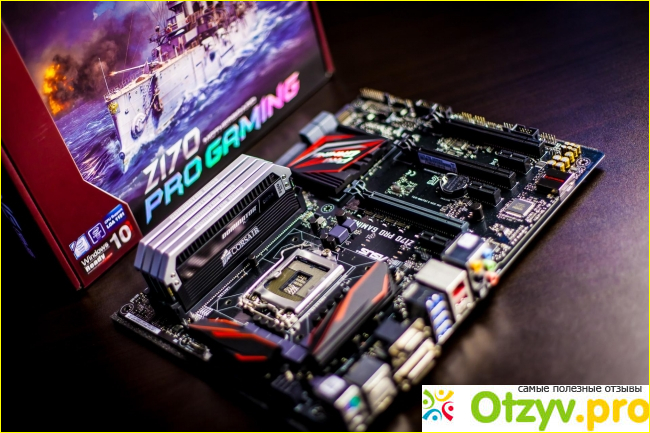

Материнская плата ASUS Z170 PRO GAMING поддерживает многоядерные процессоры Intel.
