Введение: Антенна с зарядовой катушкой 433 МГц

1. В моих проектах с частотой 433 МГц я использовал дешевую (0.70 cnts) пару модулей Tx / Rx. В основном я использовал передатчик, и на самом деле это довольно хорошо с помощью простой 1/4 антенны, но он открыт для улучшения

2.

Однако приемник немного дерьмовый: без антенны досягаемость, возможно, не превышает метра, но даже с 1/4-лямбда-антенной она немного больше, даже со свободной линией зрения.

3. Для любого серьезного проекта, связанного с получением данных, мне показалось, что мне нужен гораздо лучший (и более дорогой) приемник RXB8. Но, как сказано, также досягаемость передатчика может немного улучшить.

4. Тем не менее при разработке интернета для катушечной антенны (попытки улучшить длинную 17,2-сантиметровую антенну) я столкнулся с дизайном.

5. Это так называемая конструкция с катушкой, состоящая из проволоки 0,6 мм, обернутой вокруг сердечника 2,5 мм.

6. На рисунке дается четкое описание: длина провода 25 см должна быть достаточной для всей плоскости. У основания длина 17 мм. Затем он переходит на 16 оборотов по сердечнику диаметром 2,5 мм (Ben советует использовать 1,5 мм 2 черный монтажный провод для этого. Я просто использовал отвертку)

7. Результаты с этой антенной очень хорошие. Расстояние (с дешевым приемником, а также передатчик), которое можно легко покрыть, доходит до 25 м с прямой видимостью, но также и внутри дома расстояние будет увеличено до других комнат с бетонными стенами между ними, были раньше 3 метра с линией визирования уже будет толкать пределы.

8. Антенна для передатчика может быть частью провода 17 см. Вероятно, это будет так же хорошо, как резиновая антенна.

9. Приемник также должен получить кусок провода 17 см, но у меня лучшие результаты с антенной чуть более 1 метра.

Вы используете хорошую библиотеку? Хорошая библиотека может получить в два раза больше.

У вас есть какие-то прерывания? Или, возможно, код или библиотеку, которая отключает прерывания?

Если вы хотите инвестировать в лучший ассортимент, покупайте лучший приемник и другие передатчики. Я заменяю эти приемники приемниками, которые, например, используют кристалл для настройки частоты, вместо катушки. Если у вас есть 3V или 5V Arduino для передатчика, используйте модули передатчика для этого напряжения. Эти дешевые имеют самый высокий выход на 12V.

Простой сбалансированный диполь будет работать намного лучше, чем одиночная проволочная или резиновая антенна. Модуль передатчика или приемника подключен по центру, а «ANT» - к одному проводу, а провод «GND» - к другому проводу. См. Изображение (сверху TX, нижний - RX).

Для 433 МГц оптимальное расстояние между концами сбалансированного диполя составляет 32 см, используя медный провод AWG No14. Я получаю более 300 метров линии видимости с настройкой, показанной ниже.

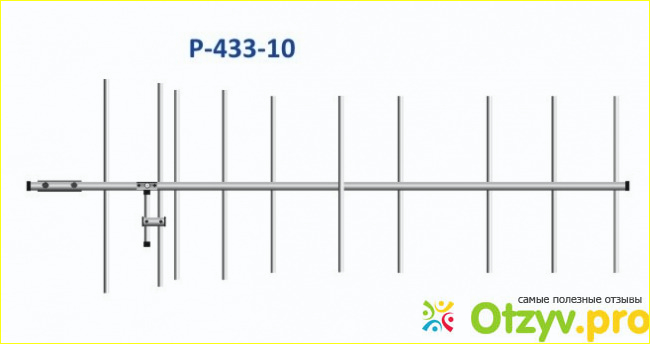

5 dBi Omni Направленная антенна: подходит для приложений с частотой 433 МГц / ОВЧ-УВЧ

· с Сообразным разъемом: крепится непосредственно к Необразному разъему

· См. Совместимые крепления для антенн с разъемом N

·Принимает сигнал с пучком 360 градусов; также получает сигнал от 360 градусов вокруг него

· Антенна из стекловолокна может выдерживать морские условия. В условиях солевого с прея хромированное покрытие в конечном итоге отслаивается (примерно через год).

· Диапазон частот: 433 МГц

Усиление: 5 дБ и

КСВ:1,4

Импеданс: 50 Ом (50 Ом)

Поляризация: линейная по вертикали

· HPBW: горизонтальный: 360 градусов

· HPBW: Вертикальный: 50 градусов

Макс. Мощность: 50 Вт (50 Вт)

Антенный разъем: Другие типы разъемов являются дополнительными для больших заказов.

Защита от молнии: Прямая земля

Температура: -40 c ~ + 80 c

Влажность: 100% @ 25

Цвет радиатора: Серовато-белый

Материал радиатора: Стекловолокно

Вес + Упаковка Вес: 500 г.

Размеры: 850 ? 19 ? 19 мм

Тип: Всенаправленный

Поляризация: линейная вертикальная

Нижняя часть антенны фиксирована прямо

Без свинца и ROHS: весь продукт соответствует требованиям ROHS (разъем и антенна)

Разъем Необразного разъема подходит ко всем элементам, имеющим разъем N / female.

· Совместимые антенные кабели с Сообразными разъемами

· Просмотр разъемов для антенных кабелей

Крепление винта / « Крепление через отверстие » на задней панели.

Установите на любую панель или плату, через которую можно просверлить отверстие, например, потолочную панель, стену или гипсокартон. Легко монтируется в потолочную плитку, сверля трюм в плите того же диаметра. Она имеет гайку и шайбу, чтобы смонтировать на потолке горы. Установите на потолке или настенной панели, чтобы она была направлена вниз от потолка или горизонтально от стены. Может монтироваться надежно внутри или снаружи, с его винтовой резьбой длиной 22 мм.

Самый большой диаметр: 78 мм.

Наименьший диаметр корпуса: 63 ммГлубина (или высота): 23 мм. Диаметр сквозного отверстия: 11/16 дюйма (17 мм), включая наружную часть резьбы.

Водонепроницаемость: полностью герметичный корпус IP67 с резиновым уплотнением для предотвращения риска попадания воды.

Компактная, шаровая для диапазона 412-440 МГц: частота УКВ / УВЧ. Диаметр 80 мм и высота 23 мм, поэтому эта удобно уместится на большинстве поверхностей. Обычно используется для целого ряда приложений в сложных средах: в сандаловых зонах, на открытом воздухе и в суровых погодных условиях.

1. Технология:

2. Ультравысокие частоты:

3. Частота: 412-440 МГц (в центре 433 МГц)Усиление: 2 дикси: 412-440 МГц2,0. Центр 433 МГц 1,5

4. Поляризация:

5. Импеданс: 50 ОмРазъем: SMA male,

Стиль: Шайба, кабель:Эквивалент LMR-100AДлина кабеля: 6-футовый кабель с разъемом SMA. Мы можем сделать кабель длиной по вашему выбору для специальных заказов 20 или более. Пользовательские длины кабелей и альтернативные типы разъемов могут поставляться по объему. Температура: от -40 до +85 градусов ЦельсияВлажность: от 40% до 95% относительной влажности.

У нас также есть версия 2,4 ГГц, двухдиапазонная версия (2,4 и 5 ГГц) и версия 5 ГГц.

Толькос 1/4 волны полезна, так как ее импеданс питания является реальным низким, около 30 Ом, и он имеет полезную диаграмму направленности излучения.

1/2 волновыеимеют больший коэффициент усиления, то есть более сжатую диаграмму направленности излучения, но высокий импеданс подачи, поэтому не могут быть напрямую связаны с простым передатчиком.

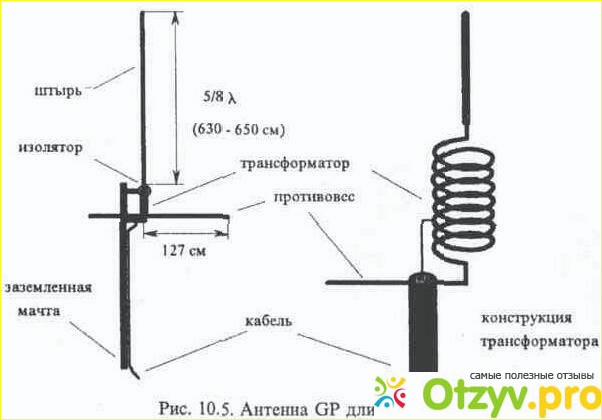

5/8 волновыелучше, но, как и типы волн 1/2, невозможно напрямую подключить к этим простым передатчикам.

Типы 5/8 обычно используются как палочка на стеклянных для автомобилей.

Вы также можете использовать маленькие винты, которые выглядят как маленькие пружины, и хотя они не хуже 1/4 волны, они занимают очень мало места.

Не пытайтесь сделать свой собственный, хотя, как количество поворотов, высота и диаметр являются весьма критичными, и если вы не получите это правильно, они вообще не работают.

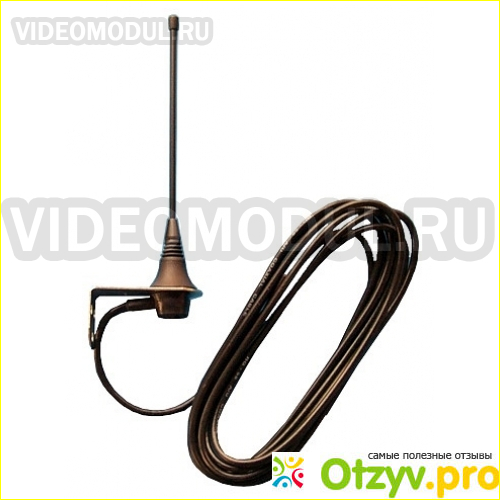

Общая весенняя антенна 433 МГц. Совместимость со всеми 433 МГц устройствами.

Модули Tx Rx Pair 433 Mhz ASK

HM-TRP-433S - 100 мВт 433 МГц беспроводной модем

433MHz 802.15.4g Совместимый беспроводной последовательный модем 1KM Range

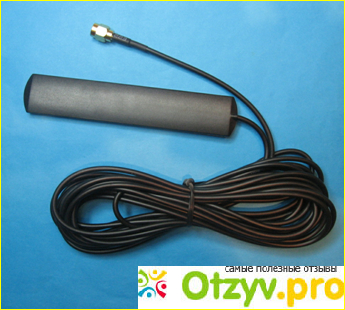

Резиновая433 МГц

PID: MIKROE-2352

Вес: 15 г

Эта прямоугольная резиновая 433 МГц с вертикальной поляризацией расширяет диапазон устройств LoRa и OOK RX Clickboards TM.
