Акустические провода - отзыв

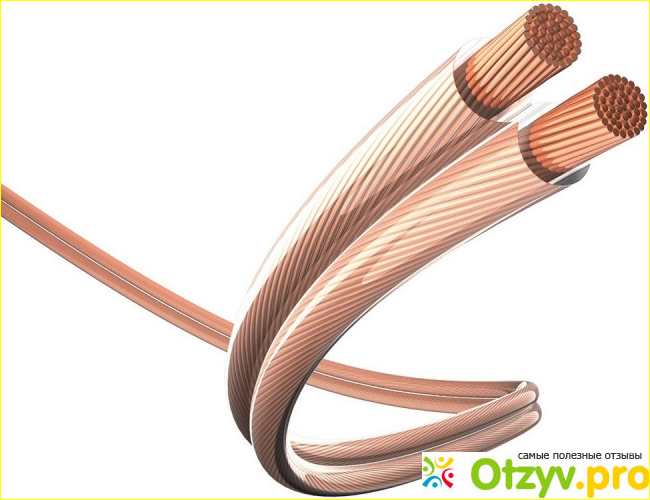

Провод громкоговорителя используется для электрического соединения громкоговорителей и усилителей звука. Современный акустический провод состоит из двух или более электрических проводников, индивидуально изолированных пластиком (например, ПВХ, ПЭ или тефлон) или, реже, резиной. Два провода электрически идентичны, но помечены для определения правильной полярности аудиосигнала.

Чаще всего провод динамика поставляется в виде шнура на молнии.

Ранний кабель динамика был обычно скручен медным проводом, изолированным тканевой лентой, вощеной бумагой или резиной. Для портативных применений использовался обычный ламповый шнур, скрученный попарно по механическим причинам. Кабели часто паялись на месте с одного конца. Другими окончаниями были клеммы, клеммники и лопаточные наконечники для обжимных соединений. Двухпроводные 1/4-дюймовые телефонные разъемы с наконечником стали использоваться в 1920-х и 30-х годах как удобные терминалы. В некоторых ранних конструкциях кабелей громкоговорителей использовалась другая пара проводов для выпрямленного постоянного тока для подачи электроэнергии на электромагнит в динамике. По существу, все производимые в настоящее время громкоговорители используют постоянные магниты, что привело к замене полевых электромагнитных громкоговорителей в 1940-х и 1950-х годах.

Несбалансированные кабели

Несбалансированные кабели имеют два проводника: горячий провод, который несет сигнал, и общий провод заземления, который подключен к изолированной оболочке. Экранированный провод заземления помогает изолировать горячий провод от помех, вызывающих гул и другие шумы. Инструментальные кабели, как правило, несбалансированы, как и многие соединительные кабели. Поскольку длинные несбалансированные кабели более подвержены помехам, в идеале их длина должна быть не более 25 футов.

Сбалансированные кабели

Чтобы уменьшить шум, в балансные кабели добавляется второй сигнальный проводник, называемый холодным или отрицательным проводником. Оба проводника передают идентичные сигналы, которые не совпадают по фазе друг с другом на 180 градусов. Когда напряжение сигнала в горячем проводе увеличивается, напряжение сигнала холодного провода уменьшается, точно отражая горячий сигнал в обратном направлении. Любой шум, общий для обеих линий, будет не совпадать по фазе с самим собой, и благодаря процессу, называемому синфазным отклонением, он будет устранен. Сбалансированные кабели часто имеют разъемы XLR или TRS.

Хотя в некоторых случаях симметричные и несбалансированные кабели являются взаимозаменяемыми, подключаемые устройства часто определяют, какой тип необходим. Например, обычно требуются симметричные кабели, как это делают D.I. Коробки (с непосредственным впрыском), что позволяет напрямую подключать инструмент или другое устройство линейного уровня к микшерной плате или рекордеру. Когда вам нужны более длинные кабели, сбалансированные кабели помогают обеспечить бесшумный сигнал. В симметричных кабелях второй проводник сдвинут по фазе с первым, что устраняет помехи.

Кабель предназначен для того, чтобы перемещать сигналы между компонентами, при этом, чтобы не было дополнительных помех или сигнал не ухудшался. В конечном счете, вам нужны гибкие, долговечные кабели с качественным оборудованием и хорошо спаянными соединениями. Вы хотите купить кабели достаточной длины, но не слишком длинные, так как чем длиннее кабель, тем больше он подвержен шуму и ухудшению сигнала. По своей функциональности, кабеля можно разделить на такие основные типы:

инструментальный, соединительный, микрофонный, акустический.

Акустический кабель является несбалансированным кабелем и обычно имеет проводник с более толстым сечением, чем патч, инструмент или микрофонный кабель. Кабели громкоговорителей нуждаются в проводах большего размера, потому что они несут сигналы более высокого напряжения. Они могут иметь 1/4 дюйма телефон, банановый зажим (также называемый разъемами MDP), клемму (как обычно встречается на потребительских стереоусилителях) или разъемы Speakon.

Более толстые провода уменьшают сопротивление. Сопротивление соединительного кабеля громкоговорителя 16-го калибра или более тяжелого не оказывает заметного влияния на трассы длиной 50 футов (15 метров) или менее при подключении стандартных громкоговорителей к обычным громкоговорителям на 8 Ом. Когда импеданс динамика снижается, для предотвращения ухудшения коэффициента демпфирования необходим провод меньшей толщины (более тяжелый) - мера контроля усилителя над положением звуковой катушки. Толщина или тип изоляции также не имеет слышимого эффекта, если изоляция хорошего качества и не вступает в химическую реакцию с самим проводом (иногда обнаруживается, что изоляция низкого качества ускоряет окисление медного проводника, увеличивая сопротивление с течением времени). Мощные автомобильные аудиосистемы, использующие 2-омные цепи громкоговорителей, требуют более толстого провода, чем домашние аудиоприложения от 4 до 8 Ом.

Использование меди или плакированного медью алюминия (CCA) более или менее универсально для провода динамика. Медь имеет низкое сопротивление по сравнению с большинством других подходящих материалов. CCA дешевле и легче за счет несколько более высокого сопротивления (примерно столько же, сколько у меди на два номера AWG вверх). Медь и алюминий окисляются, но оксиды меди являются проводящими, а оксиды алюминия - изоляционными. Также предлагается бескислородная медь (OFC), которая продается в нескольких сортах. Различные сорта продаются как имеющие лучшую проводимость и долговечность, но они не имеют существенного преимущества в аудио приложениях. Широко доступный медный провод C11000 с электролитической вязкостью (ETP) идентичен более дорогостоящему бескислородному (OF) медному проводу C10200 в применениях с акустическими кабелями. Гораздо более дорогой C10100, медь высокой степени очистки с удаленными примесями серебра и снижением содержания кислорода до 0,0005 процента, имеет только один процент увеличения показателя электропроводности, незначительный в аудиоприложениях.

Серебро имеет немного меньшее удельное сопротивление, чем медь, что позволяет более тонкому проводу иметь такое же сопротивление. Серебро дорогое, поэтому медная проволока с таким же сопротивлением стоит значительно дешевле. Серебро тускнеет, образуя тонкий поверхностный слой сульфида серебра.

Золото обладает более высоким удельным сопротивлением, чем медь или серебро, но чистое золото не окисляется, поэтому его можно использовать для гальванизации концов проводов.

Основным назначением кабелей - является перемещение электрического сигнала от одного компонента к другому, при этом, чтобы не происходило значительное ухудшение самого сигнала и не создавались помехи. Есть кабеля достаточно дорогие, которые имеют аудиофильное качество и они разработаны специально для получения чистых и без различных помех сигналов.
