Светодиодный аккумуляторный фонарик Feron TH93B. - отзыв

Фонарик всегда пригодится. Трудно перечислить все ситуации, когда без него не обойтись. У меня их целая коллекция.

Об одном из них, налобном фонарике Mixxar, я уже рассказывал в одном из своих обзоров. Сегодня я хочу Вас познакомить еще с одним фонариком из моей коллекции, светодиодном аккумуляторном фонарике Feron TH 93B.

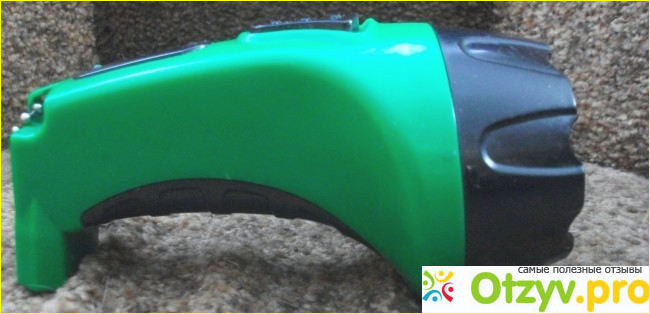

Он изготовлен из ударопрочного пластика чёрного и зелёного цвета, в руке сидит удобно. Габаритные размеры: 150 Х 75 Х 75 мм, вес 160 г. Он легко помещается в карман. Имеет удобную цепочку для подвески. Светит ярко благодаря 7 светодиодам с индивидуальными зеркальными отражателями. Продолжительность непрерывного свечения полностью заряженного фонарика 15 часов. Она обеспечивается встроенной свинцово- кислотной аккумуляторной батареей емкостью 800 ма/ч. Зарядного устройства не требуется, оно вмонтировано в корпус фонарика. Оно собрано по примитивной схеме с гасящим металло - пленочным конденсатором, и содержит, кроме него, пару диодов и резисторов и светодиод индикации зарядки. Для неё в задней части фонарика есть убирающиеся штыри, при помощи которых он включается в розетку для зарядки.

Фонарик, вид сзади. Штыри зарядного устройства выдвинуты.

Фонарик на зарядке. Горит индикаторный светодиод. Нижняя чёрная кнопка - выключатель.

Внимание!!! Во время зарядки категорически запрещается включать фонарик! Это приведёт к пробою светодиодов, и чаще всего вслед за ними аккумулятора. Фонарик после этого придётся выбросить. Время зарядки: 18 - 24 часов (можно с перерывом).

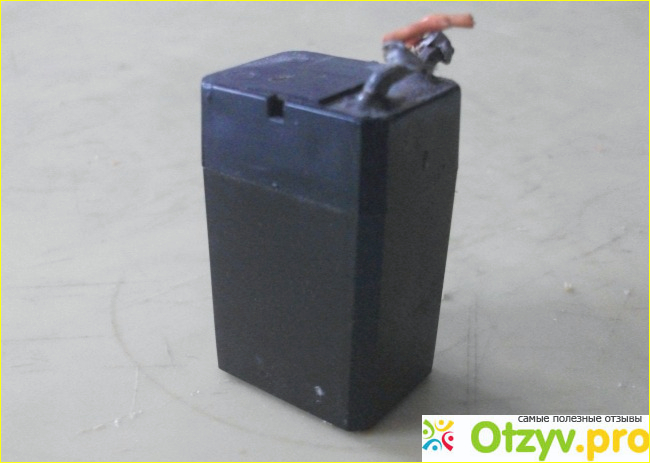

Как обычно, познакомлю Вас с "требушками". Правда, патолого- анатомическому вскрытию я подвергну другой, неисправный фонарик. Но он устроен так же, только с меньшим количеством светодиодов. Вот так выглядит аккумулятор.

Поддев чем-то острым крышечку, в этом месте видно углубление, мы получим доступ к резиновым пробкам двух банок свинцово- кислотного аккумулятора. Аккумулятор ремонту не подлежит.

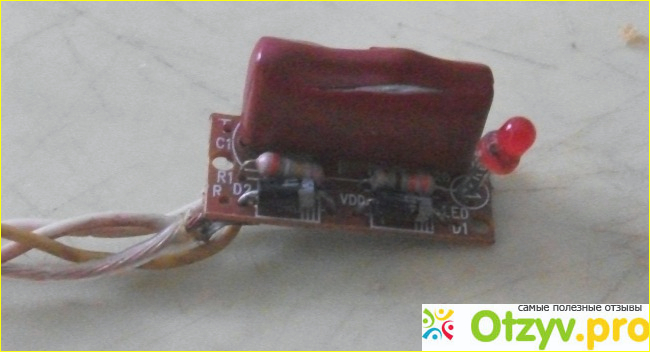

А вот зарядное устройство:

Видна причина гибели фонарика - пробитый и растрескавшийся металло - пленочный конденсатор. Все детали легко проверить на исправность мультиметром.

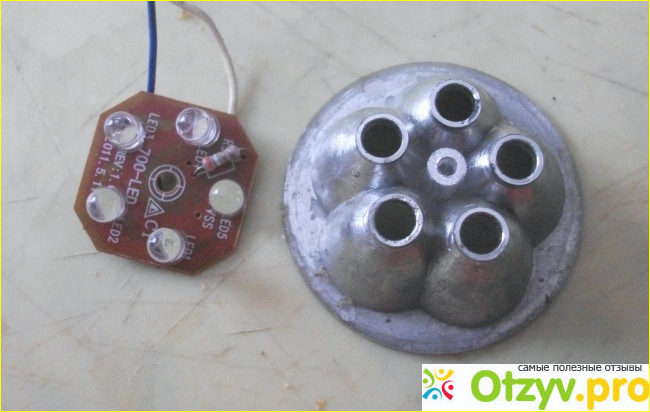

А вот светодиоды с отражателем: всё собирается на саморезик в центре.

На печатной плате, кроме светодиодов, установлен разрывной резистор небольшого сопротивления. Дело в том, что светодиоды, в отличие от лампочек накаливания, не перегорают, а пробиваются. Т. е. неисправный светодиод покажет не обрыв, а замыкание. При проверке мультиметром исправный светодиод "прозванивается", как обычный диод. Правда, поиску мешает параллельное их соединение, поэтому при поиске приходится их выпаивать. Представим себе, что один из светодиодов пробьётся. Это приведет к короткому замыканию. Аккумулятор в таком режиме может развивать ток в десятки ампер, что неизбежно приведет к его порче - отгорают проводки внутри банки, срабатывая как предохранитель. А он неразборный. Отдельно Вы его не купите, придется выбрасывать фонарик. Вот с этой целью и ставится этот резистор, работающий как предохранитель при замыкании. Поэтому заменять резистор проволочной перемычкой не следует. А вот для замены неисправного светодиода, если нет, подойдёт светодиод из зажигалки.

На мой взгляд, очень удобный фонарик. И по цене он не дороже обычных фонариков, питающихся от батареек. И стоит чуть дороже пары комплектов батареек, которые не нужно будет покупать. На мой взгляд - очень удачная конструкция.
