Симисторный регулятор мощности и частоты вращения электродвигателя JETTING. - отзыв

Очень часто возникает необходимость в плавной регулировке потребляемой мощности различными электроприборами. От потребляемой мощности зависит, например, степень накала ламп освещения, степень нагрева жала электропаяльника, число оборотов коллекторного электродвигателя. Регулировка осуществляется за счет регулировки напряжения, чем меньше напряжение, тем меньше будет мощность, потребляемая электроприбором.

Лучшим, пожалуй, решением был бы автотрансформатор, но он громоздок и дорог. Во многих случаях его можно заменить на дешевый и малогабаритный симисторный регулятор.

По сравнению с автотрансформатором у него, правда, есть существенный недостаток: он в большей или меньшей степени, в зависимости от положения регулятора, " срезает" верхушки синусоиды и ток на выходе имеет очень высокий коэффициент гармоник, что делает его применение в ряде электронных схем, чувствительных к ним, нежелательным. Работа такого регулятора сопровождается высоким уровнем электромагнитных помех : расположенный рядом радиоприемник будет трещать. Напряжение на выходе из-за несинусоидальной формы нельзя мерить обычным вольтметром - он будет давать сильно искаженные результаты. Но что касается регулировки освещения лампами накаливания, он подойдет хорошо. Правда многие современные светодиодные лампы имеют встроенный драйвер, импульсный преобразователь напряжения, в связке с которым это устройство не будет работать корректно. Если хотите использовать это устройство, его иначе называют диммер, с такими лампами, выбирайте лампы диммируемые, это указывается на их упаковке. Температуру жала паяльника это устройство регулирует довольно хорошо.

Следует только понимать, что оно регулирует температуру опосредованно - если паяльник будет рассеивать, например, половинную от максимальной мощности, то и температура его жала должна снизиться. Более точно поддерживают именно температуру более сложные электронные устройства с датчиком температуры на жале паяльника, как это делается в паяльных станциях. Известно, что при работе паяльник часто перегревается, его жало подгорает. В целом с задачей поддержания температуры это устройство справляется неплохо. Хуже, чем с датчиком температуры, но куда лучше, чем ничего. Неплохо регулирует он и частоту вращения электродвигателей примерно от 50 до 100%, например, бытового электроинструмента, если он не оснащен таким конструктивно уже на заводе, например, болгарка или дрель. Обращаю внимание, что это "не прокатит" с двигателями, частота вращения которых определяется не напряжением, как у коллекторных, а частотой питающей сети - синхронных и асинхронных. Регулировать их частоту вращения таким способом не получится. Некоторые, не понимая сути, пытаются применять его так, а потом ругают этот диммер. Регулировка частоты оборотов, естественно, сопровождается и снижением крутящего момента. Плюсом к тому же, при работе на индуктивную нагрузку, каковой по сути является электродвигатель, устройство может начать капризничать. На малых оборотах, при чуть введенном регуляторе двигатель может работать рывками. На близких к полным оборотам устройство работает отлично. Максимальная регулируемая мощность 2 кВт. Как и у всех китайских устройств она, как минимум, завышена вдвое. Недостатком устройства является отсутствие корпуса, его придется делать самостоятельно или вмонтировать в имеющееся устройство, например, удлинитель.

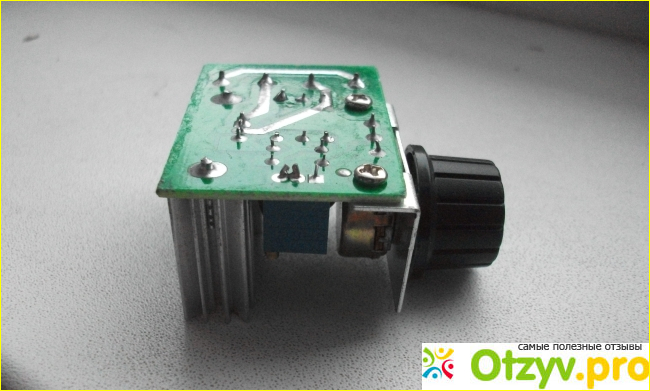

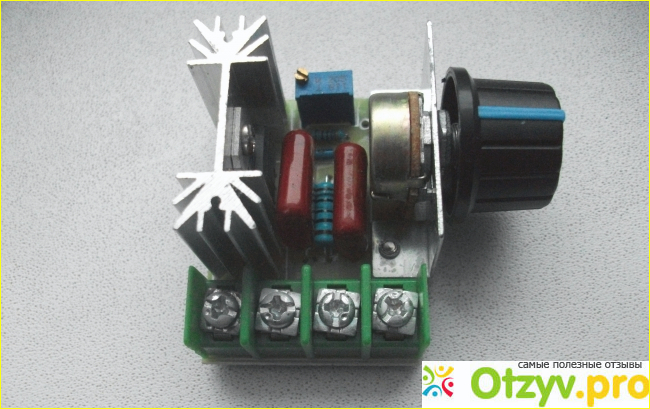

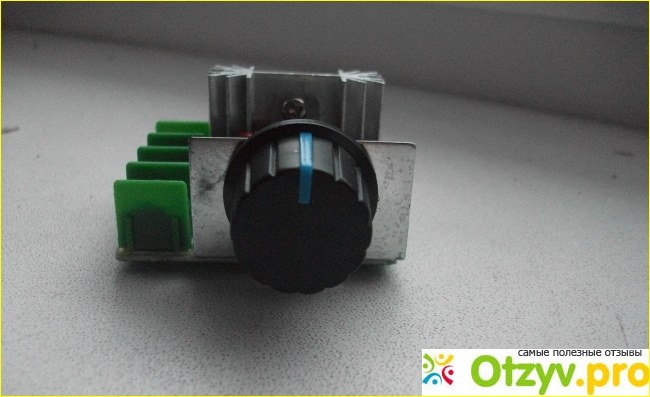

Размеры блока 48 на 60 мм. Подключение посредством имеющихся зажимных клемм : 1 и 2 вход, 3 и 4 выход, (1 и 4 имеют прямое соединение дорожкой на печатной плате).
