Садовый светильник на солнечной батарее. - отзыв

Есть несколько вещей, на которые можно долго смотреть, и это не надоест. Это облака, звезды, огонь, текущая вода.. Сходные эмоции вызывают и эти светильники, зажигающиеся ночью и яркими светлячками украшающие интерьер вашего сада или цветника.

Они не требуют ни какого ухода, в течение дня их солнечная батарея заряжает встроенный аккумулятор, а с наступлением сумерек, когда солнечная батарея перестает вырабатывать ток, микросхема драйвера подключает к нему светодиод.

Солнечная батарея. При хорошем освещении выдаёт 2 вольта при токе до 40 миллиампер.

При хорошем освещении заряда, полученного за день аккумулятором хватает часов на 8, практически на всю ночь. Как только встанет рассвет, и освещение достигает определенного порога, устройство гасит светодиод и вновь переходит в режим зарядки. И так все теплое время года. При наступлении холодов устройство лучше убрать, предварительно зарядив от солнца аккумулятор. Он здесь стоит типа AAA, (мизинчиковый), никель - металлогидридный, ёмкостью 150 миллиампер/час, напряжением 1,2 вольта.

Такая малая ёмкость выбрана по двум соображениям: аккумулятор большей ёмкости не будет успевать заряжаться существенно, и его ёмкость не будет использоваться полностью, что еще усугубит и эффект памяти, присущего им. И второе: аккумуляторы меньшей ёмкости "дольше живут", чем их более мощные собратья, выдерживая большее число циклов заряд - разряд. Для отключения при хранении служит выключатель, добраться к которому можно повернув против часовой стрелки и сняв верхнюю часть светильника.

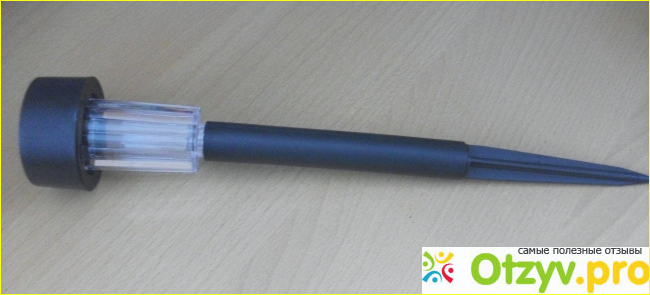

Сборка проста, так как фонарик состоит всего из трех частей: собственно светильник, трубка и колышек.

Последний для уменьшения размеров прячется внутрь трубки.

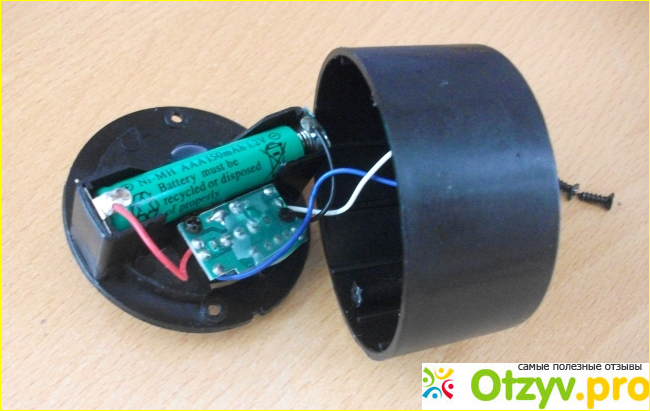

Давайте ознакомимся с "требушками", для этого вывернем два самореза и осторожно, (не оторвите провода, идущие от солнечной батареи, она и сама очень хрупкая), вынем донышко светильника, поддев чем- то острым. На донышке держатель аккумулятора и маленькая печатная плата драйвера, закрепленная двумя саморезами.

Если нужно вынуть её, сначала снимите аккумулятор, он будет мешать заправить на место светодиод. Деталей на плате всего четыре: выключатель, микросхема, (YX8018), дроссель на 33 микрогенри (выглядит, как резистор, но это однослойная катушка, намотанная на ферромагитный сердечник) и светодиод белого свечения.

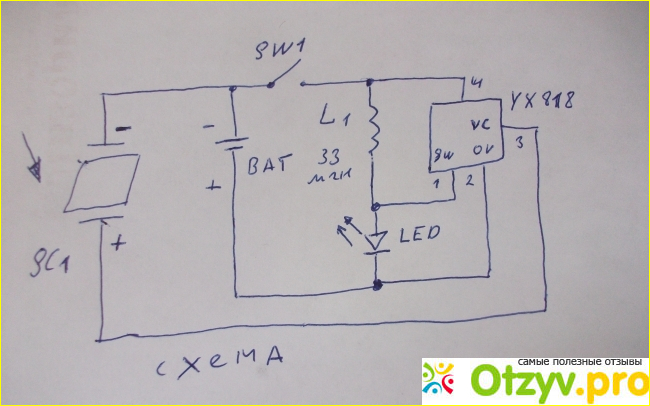

Для тех, кто понимает, привожу схему.

При неисправности проверьте визуально монтаж: (обрывы, плохие пайки). Большинство неисправностей обычно бывает связано с аккумулятором. Проверить его можно мультиметром, как и все остальные детали, кроме микросхемы: выключатель, дроссель, светодиод.

Подобное устройство имеют многие модели, не только эта. Светильники Inspire Tobago были куплены в Леруа Мерлен по 30 руб за штуку.
