Оловоотсос YKS Electronics SH-827 - отзыв

Назначение.

При демонтаже дискретных элементов с печатных плат электроники обычно пользуются пинцетом и паяльником: нагреваешь место пайки и одновременно тянешь с противоположной стороны деталь. Освободив таким образом одну ножку, переходишь к другой. После извлечения неисправного элемента, подогревая место пайки, осторожно, чтобы не оторвать печатную дорожку, прочищаешь отверстие тонким шилом или швейной иглой, после чего можно устанавливать на место исправный.

Такой способ хорошо подходит к деталям, имеющим не более 2 выводов, например, резисторам, конденсаторам. Для многовыводных, таких как микросхемы, трансформаторы, такой способ не годится. Не получается одновременно прогреть все выводы, и пока греешь один, другой успевает остыть. Описываемое приспособление служит для удаления, отсоса расплавленного припоя с места паек, после чего деталь можно свободно извлечь.

Оловоотсос YKS Electronics SH-827

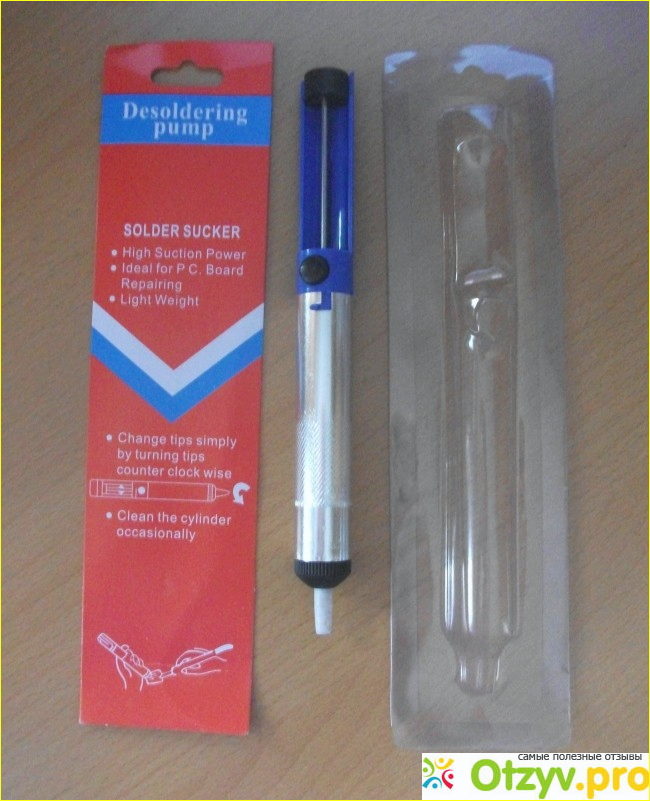

был приобретен на китайской торговой площадке E-bay всего за 54 рубля с бесплатной доставкой, и пусть является, возможно, не лучшим представителем славного семейства, но вполне успешно справляется с этой задачей. Прибыл он в стандартной упаковке, внутри которой находится блистер:

корпус прибора изготовлен из алюминия и пластика ASB, лежит в руке удобно, не скользит за счёт нанесенного рифления, приловчившись, с ним получается удобно работать одной рукой, (вторая занята паяльником).

Устройство и принцип действия.

Приспособление легко разбирается на 2 половинки, для чего нужно немного провернуть против часовой стрелки верхнюю, пластмассовую часть относительно нижней, алюминиевой, и потянуть. Устройство зацепного механизма видно на фото и в пояснениях не нуждается.

Это удобно при обслуживании и очистке от попадающего внутрь припоя. Разобрал одним движением и вытряхнул. Встречающиеся в других моделях способы крепления на резьбе менее удобны, но более надёжны, при эксплуатации не разбалтываются, как у этого. Если такое случится, можете просверлить в двух точках алюминиевую трубку и закрепить на маленьких саморезах- клопиках. Чистить и смазывать механизм приходится не очень часто.

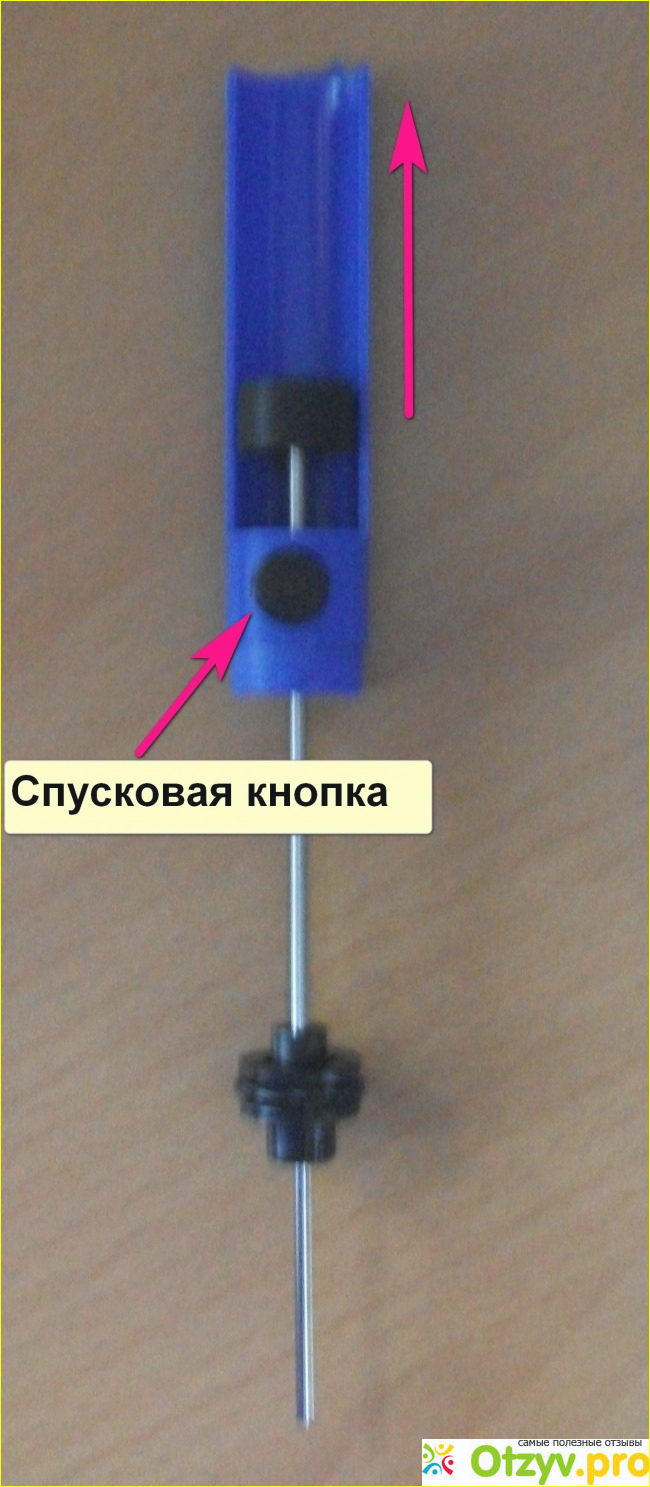

Верхняя, синяя часть, служит для защиты стержня плунжера от изгиба при неосторожном обращении. В ней так же встроен механизм - защелка, фиксирующий кнопку в нижнем, нажатом, взведенном состоянии.

Нажимаем кнопку взвода вниз до упора, до щелчка запорного механизма. При этом нижняя выточка плунжера, упираясь в пружину, находящуюся внутри алюминиевой части, сжимает её, и механизм переходит во взведенное состояние.

При нажатии на спусковую кнопку пружина толкает плунжер вверх, возвращая систему в исходное состояние. Нижняя часть стержня, на котором закреплён плунжер, предназначена для удаления, выталкивания засосанного припоя из носика.

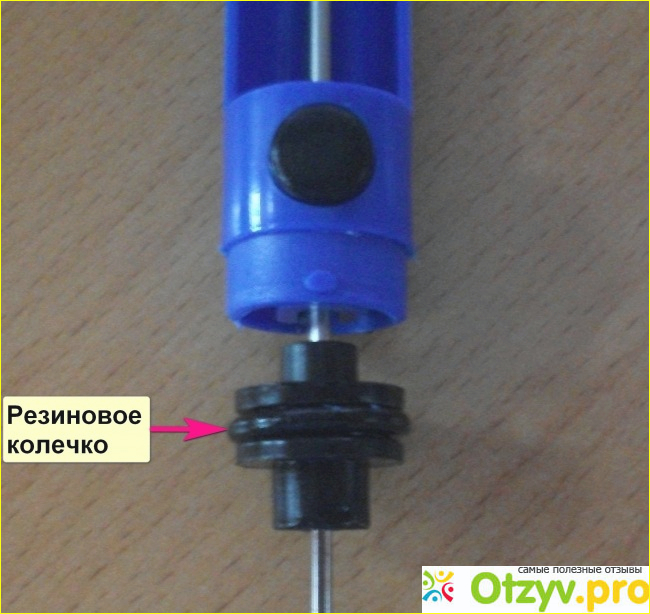

Плунжер должен плотно прилегать к стенкам трубки - цилиндра, чтобы обеспечит отсос воздуха при его движении вверх. Для этого служит уплотнительное кольцо- резинка.

В лучших моделях их два, так обеспечивается лучшее создание разрежения воздуха при отсосе. В принципе, можно модернизировать конструкцию, добавив второе кольцо из сантехнической прокладки и пластикового стопора, выточенного при помощи дрели. Так поступают некоторые. Но обычно вполне достаточно имеющегося. Не забывайте только смазывать эти детали любой нейтральной смазкой, не разрушающей резину, например, силиконовой. Так обеспечится лучшее всасывание. Проверить его легко: взведите механизм, прижмите носик к ладони и нажмите кнопку спуска. Нормально работающее устройство "присосётся" к ладони. Когда вы его оторвёте, кнопка взвода вернется в исходное положение. Если это не так - устройство "не держит воздух".

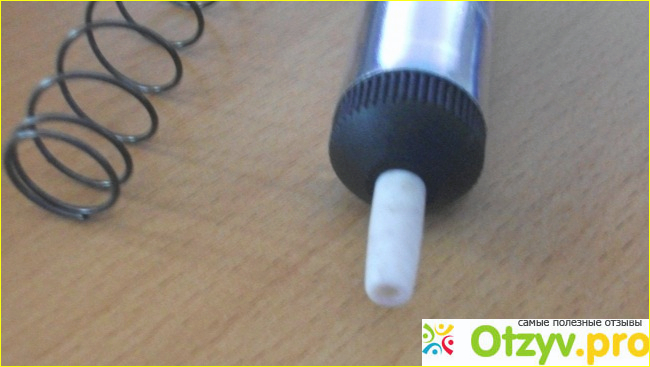

Носик, (белая деталь), изготовлен из фторопласта - пластмассы, выдерживающей нагрев примерно до 300 градусов. Это важно, так как именно эта часть контактирует с нагретым свыше 200 градусов расплавленным припоем. Второе важное свойство - он к ней плохо прилипает. К сожалению, эта деталь - слабое место всех подобных устройств. Легко и подплавить перегретым паяльником, и изнашивается относительно быстро. В принципе, эта деталь, как и резиновое уплотнительное кольцо, легко заменяются и выпускаются как запчасти. Для доступа нужно лишь отвернуть нижнюю часть, (чёрная деталь). Правда, учитывая низкую стоимость устройства, будет проще купить новое, чем заморачиваться с их поиском. Некоторые мастера, чтобы продлить срок службы, изготавливают сами насадки на носик. Кто из резины, кто из силиконовой трубочки присоски кинескопа отслужившего ТДКС телевизора. Будете ли Вы поступать так, решать Вам.

В целом устройство работает неплохо, и его можно смело рекомендовать к покупке. Существуют подобные устройства с электроподогревом, этакий гибрид паяльника с оловоотсосом. Но это не входит в наш сегодняшний обзор. Те работают лучше. Но это уже совсем другие деньги.
