Модуль зарядки литий - ионных аккумуляторов на мс.TP 4056. - отзыв

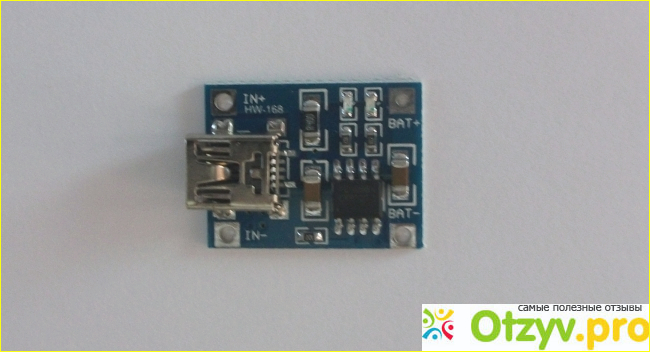

С обратной стороны - ничего интересного:

Для начала немного теории. Для многих самоделок, использующих литий - ионные аккумуляторы, требуется зарядное устройство.

Его основных назначений два: во первых, регулировка зарядного тока. Если его значение превысит необходимый уровень, аккумулятор выйдет из строя. Он может перегреться до температуры выше 50 градусов, критичной для таких, что приведет к частичной или полной потере ёмкости. Выделяющиеся при этом газы могут "раздуть", деформировать аккумулятор, и даже привести к его взрыву. Слишком малый зарядный ток приведет к неоправданному удлинению срока зарядки. Рекомендуемые токи зарядки, (в миллиамперах), литий ионных аккумуляторов лежат в диапазоне от 0,2 до 1 C где "C" - его ёмкость, (в миллиампер-часах). При этом время заряда от одного до 5 часов, чтобы аккумулятор получил полный заряд, ( ток заряда умножить на его время).

И второе: каждый аккумулятор может накопить только строго определенное количество электроэнергии, зависящее от его емкости, при чем не той, что написана на корпусе, а имеющейся фактически. Китайцы часто завышают её на продаваемых аккумуляторах, иногда очень сильно. Да и в процессе использования у любого аккумулятора она меняется, уменьшаясь из-за старения. Если "не поймать" момент полного заряда, можно тоже очень легко перезарядить аккумулятор, что приведет к тем же последствиям, последовательно : его перегреву, потери ёмкости, вздутию и взрыву. Никогда не следует заряжать аккумулятор напрямую, без контроллера, устройства, контролируещего ток заряда и отключающего аккумулятор от заряда в момент, когда он полностью зарядится.

Некоторые ошибочно считают что контроллер уже встроен в аккумулятор, в частности телефонный. На самом деле, если его разломать, (не советую, он может загореться и взорваться в руках при случайном замыкании), Вы найдете там крошечную платку с микросхемой и её обвязкой. Это - контроллер разряда, защита аккумулятора от короткого замыкания и превышения допустимого тока его разрядки. Это устройство не отключит его при достижении полного заряда и не заменит контроллер заряда. Есть в продаже немало очень хороших зарядных устройств, но их цены начинаются с 1000 рублей. И второе: в ряде случаев удобнее заряжать аккумулятор, не вынимая его из устройства, встроив в него индивидуальный контроллер. Вот для этих целей и служит этот модуль, который легко можно встроить в любое устройство, использующее литий - ионный аккумулятор на 3,7 вольт, например, самодельное зарядное устройство, пауэрбанк, фонарик, мп3 плейер и подобное. Заряжать им можно как круглые аккумуляторы типа 18650, так и аккумуляторы от негодных или ненужных смартфонов, телефонов, которые часто просто выбрасываются, хотя могли бы еще послужить в других устройствах.

Модуль уже имеет входное гнездо для подключения кабеля к USB. Обратите внимание на его тип: есть модули, одинаковые по устройству, но с разными их типами - простое USB, (большое), мини USB,(как у повербанка), микро USB, (большинство смартфонов). Выбирайте тип разъема, чтобы потом не пришлось покупать еще и кабель под него. К моему, например, не подходит кабель от USB зарядки смартфона,( микро USB), в комплекте с ней приходится использовать кабель от пауэрбанка с разъемом USB - мини. Внешне они сильно похожи.

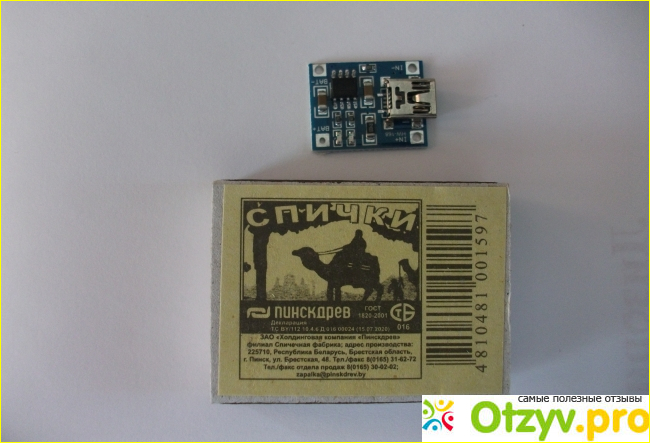

Устройство имеет малые размеры, примерно 2 х 3 см.

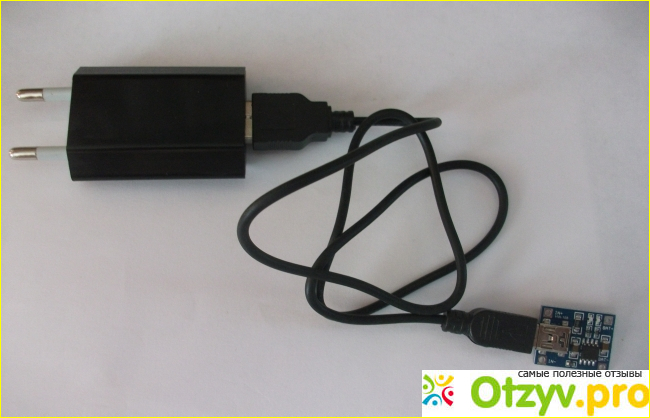

Выполнено по технологии поверхностного монтажа на SMD компонентах. "Сердце" устройства - микросхема TP4056. Требуется лишь подпаять провода к нему и разъему имеющегося аккумулятора. Не перепутайте (+) и (-), иначе вы угробите устройство! + к + и - к - аккумулятора, соответственно. Заряжать можно от любой USB зарядки, дающий необходимый ток, (например, от смартфона), порта USB компьютера и т. п. Внимание! Устройство заряжает аккумуляторы током в 1 Ампер, (1000 мА). Для некоторых аккумуляторов это может оказаться слишком много, (если их ёмкость менее 1000 мА/ч). Даже такие, на 1 А/ч, могут заметно греться при заряде. В этом случае нужно уменьшить зарядный ток перепайкой SMD резистора, имеющего обозначение 122, на 1,2 кОм,(первые цифры в обозначении - номинал, последняя - количество нулей, два в этом случае 1200 ом =1,2 кОм).

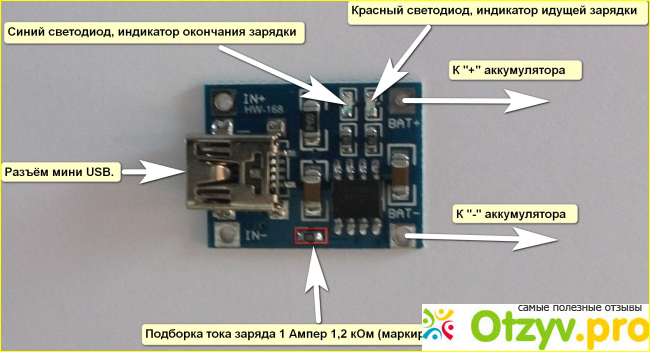

Если нужно уменьшить зарядный ток, например в 10 раз, до 100 мА, нужно увеличить сопротивление этого резистора, (отмечен на фото), примерно тоже в 10 раз, до 123, 12кОм, 12000 ом. При работе модуль индицирует заряд горением красного светодиода, при полной зарядке, (до 4,2 Вольт), оно отключает аккумулятор, Вы его не перезарядите, при этом красный гаснет и загорается синий светодиод. При монтаже внутри самоделки нужно предусмотреть в этом месте отверстие, чтобы светодиоды были видны. Возможно, кому то последнее покажется смешным, но новичков я хочу предостеречь: устройство не годится для зарядки других типов аккумуляторов, кроме литий - ионных: никель - металлогидридных, кобальтово - никелевых и т. д.
