Модуль - конструктор усилителя с Aliexpress на микросхеме LM386. - отзыв

Читаю статью в интернете: решил отремонтировать старый магнитофон. Не подаёт ни каких признаков жизни: индикаторы не работают, не крутит, нет ни малейшего намека на звук. Поменял электролитические конденсаторы...

Ох уж эти электролитические конденсаторы. На самом деле, за десятилетия они высыхают, теряют ёмкость. Но если бы все неисправности электроники сводились только к ним! Очень часто приходится кропотливо разбираться со схемой, искать неисправную деталь, (детали). Приходится мерить мультиметром режимы транзисторов, сравнивать их с обозначенными на схемах, а это очень нудная работа.

Значительно облегчает её наличие двух приборов: мультивибратора и сигнал - индикатора. Цепляешь один вывод приборчика на корпус, а вторым, со щупом, подаешь сигнал на электроды транзисторов в случае первого и слушаешь сигнал на них в случае второго. Вот я и решил смастерить себе сигнал - индикатор, по сути это маломощный усилитель с динамиком или телефоном, которым можно проверить покаскадно прохождение сигнала в приемниках, (в цепях ВЧ и ПЧ может понадобиться детекторная головка), усилителях, магнитофонах, даже видеосигнал и сигналы разверток слышны в телевизорах в виде свиста или рокота. На высохшем фильтровом электролитическом конденсаторе хорошо слышен фон переменного тока. И такой "дохлый" конденсатор можно определить без выпайки. Не следует только забывать о правилах техники безопасности, и помнить, что в цепи с большой амплитудой сигнала и высоковольтные цепи, например блоки питания с гальванической связью с сетью, с таким прибором лучше не соваться.

Но я не буду останавливаться подробно на работе с прибором, это тема отдельной статьи, при чем немалой по объему. И так, мне понадобился небольшой усилитель. Он может понадобиться совсем с другими целями: для переговорного устройства, заставить работать динамик с выхода портативного мп3 плейера, работающего на наушники, в других самоделках, всё не перечислишь. Раньше радиолюбители делали подобные вещи сами: подбирали схему, доставали детали, вытравливали печатную плату, паяли, затем покаскадно налаживали свою конструкцию.

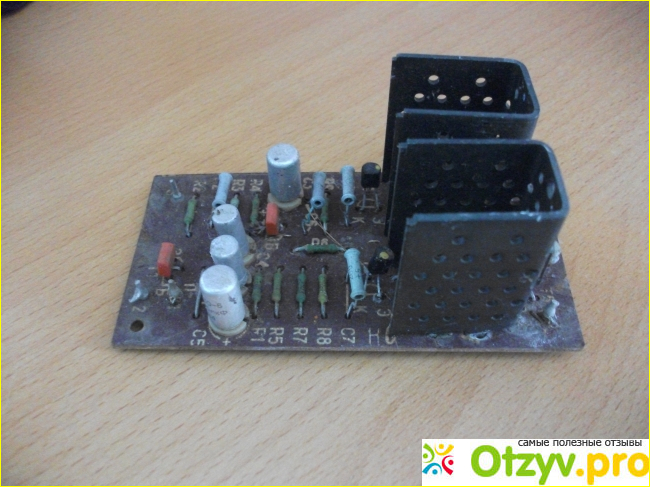

На фото пример конструкции на транзисторах, (их 6). Характеристики примерно такие же. Размер больше, чем у описываемого модуля, примерно раз в 6.

Сейчас существует более простой путь сделать самостоятельно маленький усилитель с довольно неплохими характеристиками. На сайте Aliexpress немало готовых конструкций, а для тех, кто хочет сделать подобное сам - наборы, конструкторы, в состав которых входят все необходимые для сборки детали, включая вытравленную печатную плату, при чём стоить это будет намного меньше, чем если все детали приобретать отдельно, не говоря уж о хлопотах. Правильно собранная конструкция заработает сразу, без наладки.

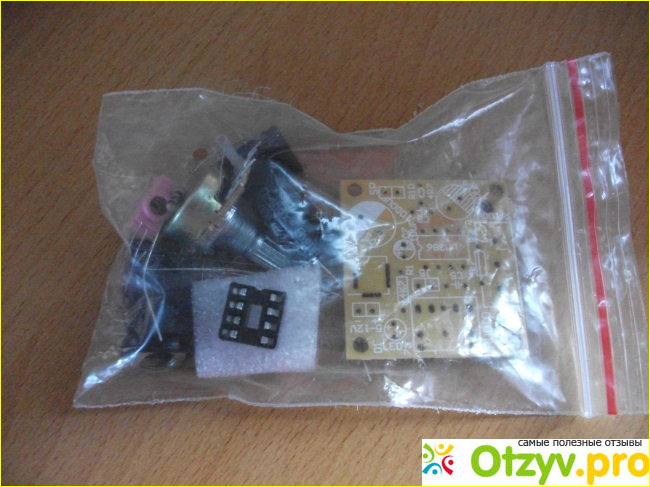

Набор - конструктор с Али.

Нужно просто вставить все детали в нужное место, на плате, кстати, есть маркировка, и спаять. Есть гнезда для входа и питания, регулятор громкости, светодиод, индицирующий включение. Нужен дополнительно лишь небольшой динамик сопротивлением 8 ом. Подобные наборы хорошо подойдут для тех, кто делает первые шаги в мире электроники.

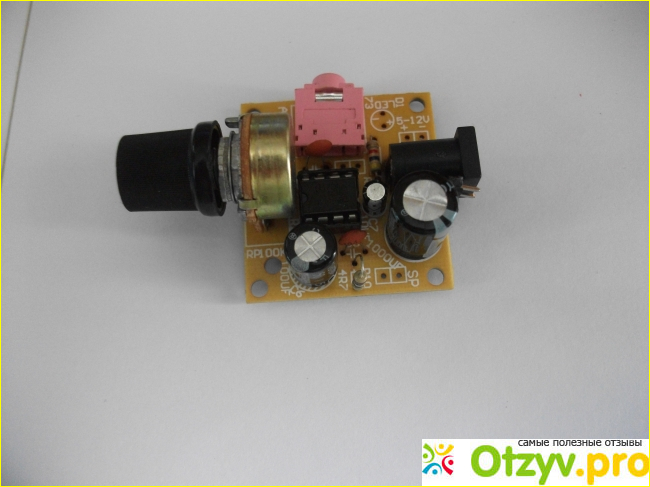

Остается подпаять динамик и вставить конструкцию в подходящий корпус. (коробку - корпус можно заказать там же).

Усилитель имеет сравнительно неплохие характеристики. Питание от 4 до 12 вольт. От него зависит выходная мощность: от 125 мВт при питании от 4 вольт до 1,25 Вт при питании от 12 вольтового источника. Конечно, речь не о меломанах, но качество звучания портативного приемника гарантировано. "Сердце" модуля - интегральная микросхема LM386. Стоит подобный набор на liexpress всего около 50 руб.

Видео обзор

Модуль - конструктор усилителя с Aliexpress на микросхеме LM386.
