Миниатюрный микропереключатель, (концевой), Creaby. - отзыв

Отказал тонометр. В результате осмотра было выяснено, что причиной несрабатывания является выход из строя микропереключателя. Вообще выход из строя механики в электронике встречается, пожалуй, чаще чем чисто электронных компонентов.

В плане надежности электромеханические коммутирующие устройства являются слабым звеном практически в любом устройстве. А применение подобных до настоящего времени исключительно широко. Любой, умеющий обращаться с паяльником, может встретиться с подобной проблемой и самостоятельно устранить её, а ремонтнику или самодельщику неплохо иметь некоторый запас подобных устройств.

Они, к тому же, не очень критичны по параметрам, и зачастую в устройстве переключатель любого типа будет работать корректно, лишь бы влез. А вообще обычно применение ограничивается лишь допуском по коммутируемому току, при превышении может греться, и напряжению, может пробивать.

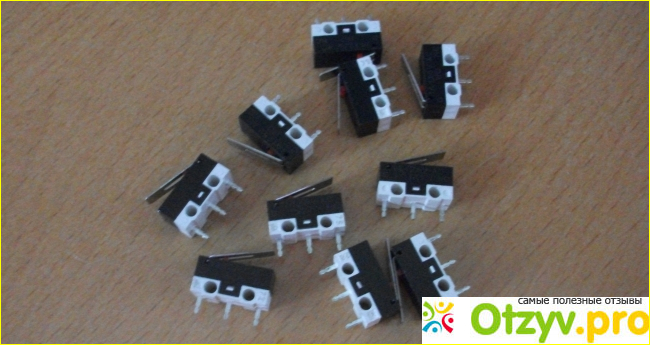

Конкретно эти "микрики" способны коммутировать ток до 2 А и работать до напряжения 125 вольт переменного тока. Понятно, что они не для силовых цепей. А вот в слаботочных они будут работать надежно. Они сертифицированы производителем и имеют проходное сопротивление не более 30 миллиОм. Родина бренда - Поднебесная. В данном случае это микропереключатель с контактами типа SPDT, (Single Pole, Double Throw).

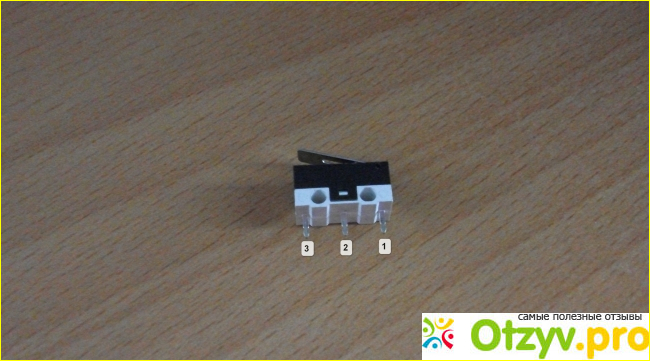

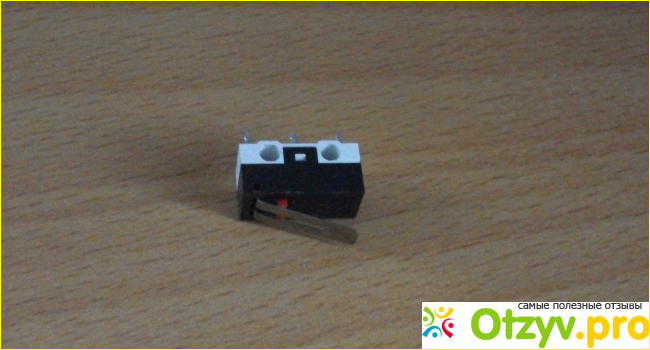

Сейчас принята такая классификация. Сначала указывается количество полюсов, потом - количество направлений. В данном случае это однополюсный переключатель. В ненажатом положении, (нормально замкнуты), крайние контакты 1 и 3. При нажатом - 1 и 2. Контакт 1, (со стороны рычажка) - общий. Аналог однополюсного выключателя будет иметь международное обозначение SPST (Single Pole, Single Throw).- Один полюс, одно направление. Его легко заменить переключателем, оставив незадействованным один контакт, а обратная замена невозможна. Широко распространены переключатели DPDT (Double Pole, Double Throw) - два полюса, два направления. Эквивалентна двум переключателям SPDT, которые переключаются вместе. В принципе, можно заменить двумя SPDT, управляемыми совместно. Описываемые микропереключатели малогабаритны: 12,7 x 5,8 x 6,5 мм. Шаг между ножками 6,5 мм. Они снабжены упругим рычагом длиной 13,5 мм. Основное его назначение - снизить требования к точности установки в механизмах в качестве концевого. Простая кнопка при слишком сильном нажатии будет повреждена.

Рычажок при этом спружинит и согнется, скомпенсировав ошибку в установке в пару - тройку мм. Крепить можно непосредственно впайкой или а маленькие болтики сбоку. Неплохие дешевые микрики, кому надо. Стоимость десятка на Aliexpress порядка 1 "вечнозеленого" - 70 рублей.
