12 вольтовый электродвигатель HYSMOTOR с Aliexpress для самоделок. - отзыв

Для многих самоделок бывает нужен низковольтный электродвигатель. Маленький, но достаточно мощный. На основе таких часто делают разнообразные электрические граверы, сверлильные станочки для печатных плат, и т.

д. Двигатели подобного типа часто используются в аккумуляторном ручном инструменте, шуруповертах, лобзиках и т. п. При этом удобнее, если двигатель будет допускать возможность плавного регулирования частоты оборотов простыми способами. Для этих целей лучше всего подходят коллекторные двигатели постоянного тока. Они обладают практически линейной зависимостью числа оборотов от приложенного напряжения и повышенным пусковым моментом, если сравнивать их, например, с другой часто встречающейся разновидностью микродвигателей - асинхронными двигателями переменного тока - досточно приспособить для питания подходящий источник с регулируемым выходным напряжением, что схемотехнически значительно проще регуляторов частотных. Плюсом к тому же у них легко осуществить реверс - достаточно изменить полярность питающего напряжения и ротор двигателя начнет вращаться в обратную сторону.

Статоры коллекторных двигателей выпускают либо в виде постоянных магнитов, (как в нашем случае), либо в виде обмоток, (их называют обмотками возбуждения). Первые дешевле и обладают при небольших мощностях, порядка десятков ватт, лучшими характеристиками. Они экономичнее,(электроэнергия не затрачивается дополнительно на питание обмоток статора для создания их магнитного поля). Для создания сверлильного станочка для печатных плат на торговой площадке Aliexpress был заказан этот движок. Там же есть и подходящие под диаметр вала цанговые зажимы для сверла. Правилами сайта запрещено давать ссылку, она рассматривается, как реклама.

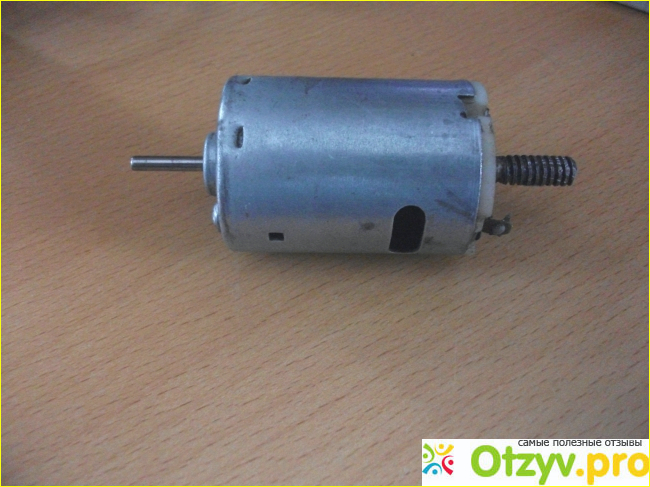

Максимальное напряжение 12 вольт, но он устойчиво работает уже примерно от 5. Схему блока питания не привожу, в интернете их полно. Станок планируется сделать из пришедшего в негодность школьного микроскопа, там есть уже готовый механизм подачи. Описание самоделок здесь запрещено, но любой домашний мастер легко сообразит, как это сделать. Габариты корпуса: длина 50мм, диаметр 35 мм. Посадка на 2 винта в торцовой части, со стороны рабочего вала.

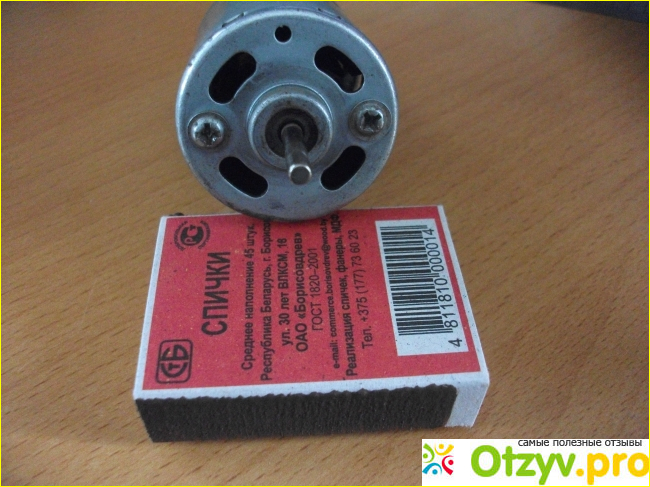

На фото винты крепления.

Диаметр вала 2 мм, выступающая длина 15 мм. Клеммные лепестки питания на обратной торцовой стороне.

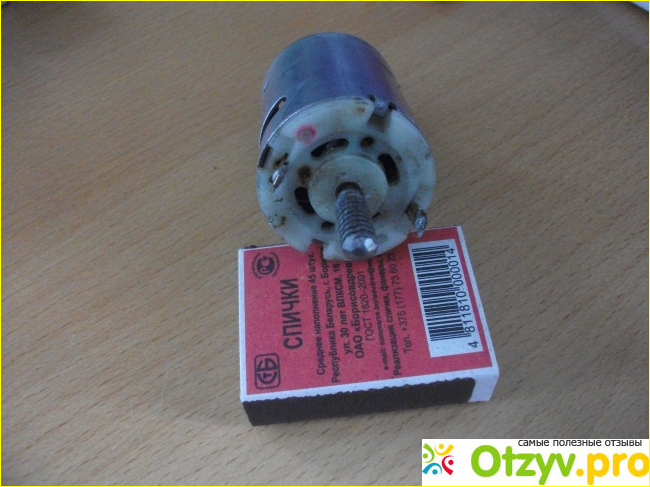

Вид со стороны контактных лепестков.

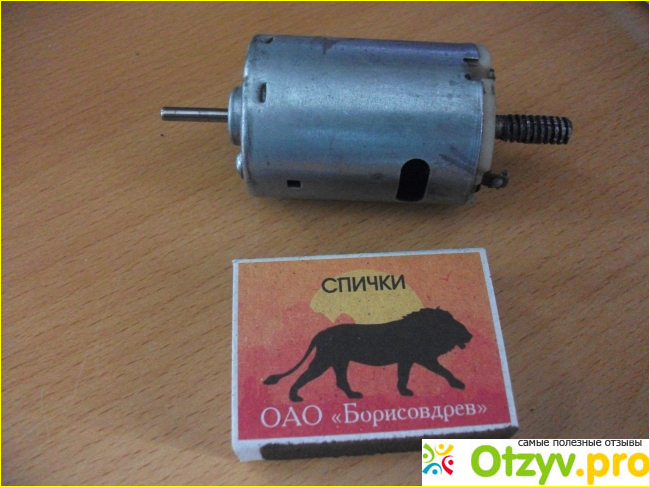

На выступающий вал с обратной стороны напрессован червяк редуктора, который в моем случае использоваться не будет. Неплохой двигатель. При работе не греется, усилие развивает вполне достаточное.

Видео обзор
